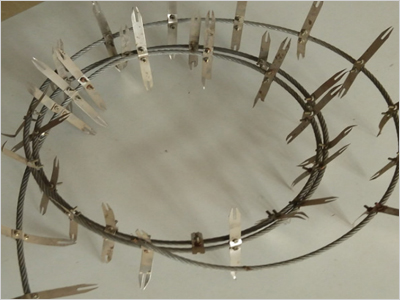

鋼絲繩芒刺線也叫電暈線,陰極線,使收塵性能提高1.3-1.5倍;起暈電壓低,電流密度大,不斷線,熱量變形小等特點,另開發了不銹鋼螺旋芒刺線,V形芒刺線,鋸齒芒刺線,十字骨刺芒刺線等多種線形。
芒刺線的常見形式:
高壓靜電除塵器電暈電極亦稱放電極、陰極等。電暈電極必須具有放電性能*好,便于粉塵振落,機械強度好,能耐一定溫度和含塵氣體腐蝕等特點。雖然極線越細或有*,越能降低臨界電壓,有利于電暈放電,然而又受到機械強度限制不能做得太細,常見高壓靜電除塵器配件芒刺線如下 :
1.圓線:一般采用直徑為1.5~2.5mm Cr15Ni60、Cr20Ni80、1Cr18Ni9Ti或1Cr13等鎳鉻合金鋼絲制作。由于溫度高和氣體的侵蝕以及振打晃動等,往往容易折斷,因此,在設計時,*要滿足機械強度的要求。
2.絞線:采用三根直徑為0.8mm的鎳鉻合金鋼絲絞繞而成。放電性能比圓線好,制作麻煩,造價較高。
3.菱(星)形線:采用Q195-A鋼制作,放電性能好,但制作麻煩。電除霧器使用,表面需包鉛層,工業使用成熟。
4.螺旋線:采用直徑2.5mm60SiMnA、50CrMn等彈簧鋼絲制作,使粉塵振落和電暈極線拉緊性能較好。制作困難,適用于框架式電暈極。
5.芒刺狀電暈極線:極線主干材質Q235-A鋼直徑5~7mm,刺尖材料采用直徑4mm鎳鉻鋼絲制成。放電性能較好,*放電旺盛,臨界電壓低,對導電性差的粉塵可減輕電暈閉塞現象。
6.管形(狀)芒刺("RS")電暈極線:由于電暈極長期振打、溫度影響及接頭電蝕等,折斷或接頭斷開時有發生。一旦斷線,立刻引起帶高壓電構件與殼體或沉塵極等接地件短路,自動觸發高壓電器短路斷電。此時必須停止一個電場或整臺電除塵器更換電暈極線,從而迫使系統停止生產,針對上述情況,設計研制出堅固的不斷線的管形芒刺("RS")電暈極線。
7.魚骨形電暈極線:放電針采用不銹鋼制作,放電針在圓管兩側壓扁連接以防止脫落,切忌焊接,否則,電蝕掉針。針尖越細起暈電壓越低。
